§ 83. Выполнение сечений на чертеже

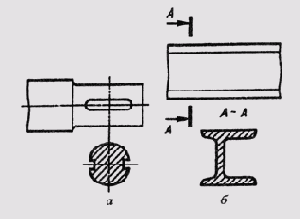

Изображение фигуры, получаемой при мысленном рассечении одной или несколькими плоскостями, при условии показа на чертеже только того, что попало в секущую плоскость, называется сечением. Сечение отличается от разреза тем, что на нем изображают только то, что непосредственно попадает в секущую плоскость (рис. 186, а). Сечение, как и разрез,— изображение условное, так как фигура сечения отдельно от предмета не существует: ее мысленно отрывают и изображают на свободном поле чертежа. Сечения входят в состав разреза и существуют как самостоятельные изображения.

Сеченик, не входящие в состав разреза, разделяют на вынесенные (рис. 186, б) и наложенные (рис. 187, а). Предпочтение следует отдать сечениям вынесенным, которые можно располагать в разрезе между частями одного и того же изображения (рис. 187, б).

По форме сечения делят на симметричные (рис. 187, а, б) и несимметричные (рис. 186, б).

Контур вынесенного сечения вычерчивают сплошными

Рис. 186


Рис. 187


Рис. 188


Рис. 189

основными линиями, а наложенного — сплошными тонкими, причем контур основного изображения в месте расположения наложенного сечения не прерывают.

Обозначение сечений в общем случае аналогично обозначению разрезов, т. е. положение секущей плоскости отображают линии сечения, на которых наносят стрелки, дающие направление взгляда и обозначаемые одинаковыми прописными буквами русского алфавита. Над сечением в этом случае выполняют надпись по типу «А — А» (см. рис. 186, б).

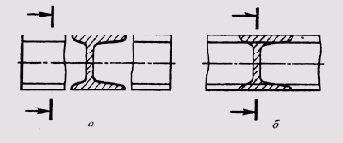

Для несимметричных наложенных сечений или выполненных в разрыве основного изображения, линию сечения со стрелками проводят, но буквами не обозначают (рис. 188, а, б). Наложенное симметричное сечение (см. рис. 187, а), симметричное сечение, выполненное в разрыве основного изображения (см. рис. 187, б), вынесенное симметричное сечение, выполненное по следу секущей плоскости (см. рис. 186, а), оформляют без нанесения линии сечения.

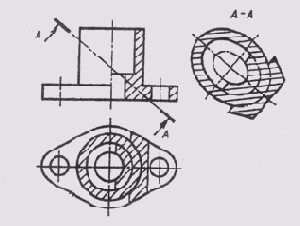

Рис. 190

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления вычерчивают полностью (рис. 189, а).
