Центр управления AutoCAD DesignCenter (ADC)
Центр управления AutoCAD DesignCenter организует данные в логическую структуру и ускоряет работу с чертежами. Внешне он напоминает Windows Explorer и позволяет быстро находить, просматривать, вызывать и применять специфические компоненты чертежа (например, блоки, слои и типы линий) из открытых или закрытых файлов AutoCAD независимо от их местоположения (на локальных или удаленных дисках).
Дополнительная автоматизация доступна для блоков: если блок и целевой чертеж имеют присвоенные единицы измерения, то блок автоматически масштабируется с тем, чтобы подстроиться под единицы измерения текущего чертежа.
В ADC также входит мощный инструмент поиска, позволяющий отыскивать чертеж, используя информацию о его содержимом (название слоев или блоков, краткая информация о чертеже, дата выполнения и т.д.).
Как только чертеж найден ADC, его можно загрузить (полностью или по отдельным компонентам) напрямую в текущий открытый чертеж.
Таким образом, AutoCAD DesignCenter позволяет:
• выбирать информацию с локальных компьютеров, сетевых дисков и Internet;
• иметь прямой доступ к наиболее часто используемым проектным данным через закладку Favorites, создавая короткие ключи к файлам и директориям;
• осуществлять поиск по информации в блоке или описанию чертежа (Drawing properties — Summary);
• использовать окно предварительного просмотра файлов чертежей и растровых файлов;
• использовать окно описания выбранных компонентов чертежа;
• открывать файлы методом перетаскивания из дерева каталогов в текущий чертеж;
• просматривать дерево каталогов с файлами и поддерживать работу с ARX-приложениями.
Основы работы с AutoCAD DesignCenter
Загрузка рабочего окна AutoCAD DesignCenter осуществляется несколькими способами:
1. Вводом в командной строке ADCENTER.
2. С помощью пиктограммы jlJJ (AutoCAD DesignCenter) или меню Tools => AutoCAD DesignCenter.
Пример использования ADC
1. Откройте новый чертеж (New — Start from Scratch, в окне Default Setting необходимо выбрать метрические настройки Metric).
2. Вызовите AutoCAD DesignCenter.
3. В левом окне ADC пройдите по дереву каталогов до каталога SAMPLE из стандартной установки AutoCAD (“\\ACAD2000\ SAMPLE\”) и с помощью правой кнопки мыши выберите Add to Favorite (рис. 2.11). В окне предварительного просмотра и загрузки файлов (окно называется Palette) должна появиться ссылка на эту директорию.
Рис 211 Добавление каталога SAMPLE в окно предварительного просмотра и загрузки файлов
Для удаления уже ненужных ссылок из окна Palette выделите эти ссылки и, по щелчку правой кнопки мыши, воспользуйтесь Organize Favorites 4 Нажав пиктограмму Tree view toggle (Просмотр дерева каталога), укажите в появившемся дереве каталогов (рис 2 12) на файл “Istfloor dwg”

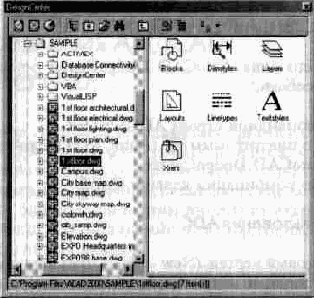

Рис 212 Внешний вид окна ADC при включенном режиме Tree view toggle
5 Раскройте каталог этого рисунка, щелкнув на знак “+” перед названием файла
5 Укажите на строку Xrefs В окне Palette (правое окно) можно увидеть списки файлов внешних ссылок
7 Переместите при нажатой левой клавише мыши внешнюю ссылку “1st floor plan” в окно чертежа Чтобы задать, помимо точки вставки, еще и угол и масштаб внешней ссылки, при перемещении в окно чертежа нужно, удерживая правую клавишу мыши, выбрать Attach Xref.
На заметку
Обратите внимание, что осуществлять перемещение выбранных компонентов и чертежей можно только из правого окна ADC (Palette)
8 Перейдите в окно дерева каталогов (левое окно ADC при нажа той кнопке Tree view toggle)
9 Выделите директорию SAMPLE
10 В окне ADC (Palette) укажите файл City map dwg
11 Используя пиктограммы Д (Preview) и Ц (Description) в окне инструментов ADC, можно получить увеличенный предварительный просмотр чертежа и его описание (если оно есть)
12 Опуститесь ниже по каталогу файлов и укажите на растровый файл R300-20 JPG
13 После двойного щелчка левой клавиши мыши на выбранном файле в открывшемся диалоговом окне Image (рис 2 13) можно увидеть детальную информацию по растровому файлу
Рис 2 13 Диалоговое окно Image
Использование AutoCAD DesignCenter дая вставки и поиска блоков
Рассмотрим пример создания узла гидравлики с использованием файла библиотеки символов арматуры (смотрите файл на CD-ROM — “armatura.dwg”).
1. Откройте новый чертеж (New — Start from Scratch, в окне Default Setting необходимо выбрать метрические настройки Metric).
2. Вызовите AutoCAD DesignCenter.
3. Убедитесь, что в ADC включено дерево просмотра каталогов.
4. Откройте диалоговое окно Find, используя пиктограмму в окне инструментов ADC, или, щелкнув в окне (Palette) правой клавишей мыши, выберите Find. -
5. В выпадающем списке Look for выберите Drawings.
6. В окне поиска пути In задайте путь расположения учебных файлов.
7. В списке Search for the word(s) наберите arm*.
8. Выделите в окне Name найденный файл (рис. 2.14) и щелкните на нем два раза левой кнопкой мыши для загрузки файла в окно ADC.

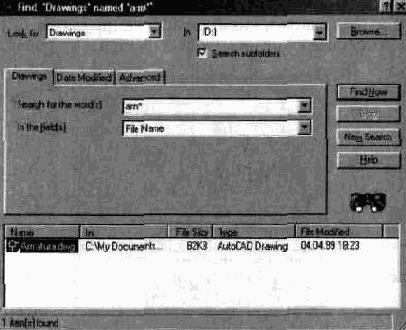

Рис. 2.14. Результаты поиска файла armatura.dwg
На заметку
Такой же результат можно получить, если после выделения найденного файла и щелчка правой кнопкой мыши в появившемся меню выбрать Load into Palette.
9 Нажмите на знак “+” перед именем файла для раскрытия списка
данных. Ю. Перейдите в окно Palette и двойным щелчком левой кнопки мыши
войдите в папку Blocks.
11. Выделите блок FILTR8-5 (фильтр) и, удерживая левую кнопку мыши, переместите его в поле чертежа.
12. Аналогичную операцию повторите для блока FILTR_P (вид в плане).
13. Теперь необходимо вставить угловой штуцер. Для этого в окне Palette выделите блок ARM_U14 и, удерживая правую кнопку мыши, переместите его в графическое поле чертежа. Отпустив кнопку, укажите Insert block и в открывшемся диалоговом окне Insert (рис. 2.15) поставьте галочки во всех трех полях (для задания параметров на экране вручную).

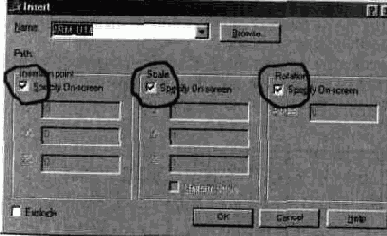

Рис. 2.15. Диалоговое окно Insert
14. Система попросит вас указать точку вставки:
Command: acdclnsertblock
Duplicate block definitions will be Ignored
Specify insertion point or [Scale/X/Y/Z/Rotate/PScale/PX/PY/PZ/
PRotate]: Укажите точку вставки.
Enter X scale factor, specify opposite corner, or [Corner/XYZ] <1>.
Введите 1 (единица масштаба по оси X).
Enter Y scale factor <use X scale factor>: Введите 1 (единица
масштаба по оси Y).
Specify rotation angle <0>: Введите угол поворота.
Результат показан на рис. 2.16.

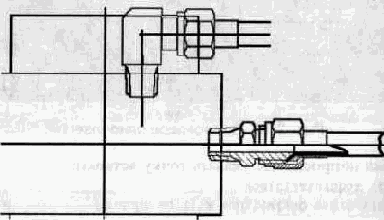

Рис. 2.16. Вид, полученный после вставки углового штуцера ARM_U 14
15. Теперь вставим блок ARM1-4. Для этого нужно выделить данный блок и, удерживая левую кнопку мыши, переместить его в графическое поле чертежа.
16. Далее выделите внедренный объект и укажите на GRIP (ручку).
17. После щелчка правой кнопкой мыши выберите Rotate и поверните его так, как показано на рис. 2.17.
Рис. 2.17. Вид после поворота блока ARM 1-4
На заметку
• Если блок необходимо одновременно поворачивать, удерживайте правую кнопку мыши, в противном случае удерживайте левую кнопку мыши.
• Обратите внимание на появление новых слоев и стилей, возникших после переноса объектов из библиотеки.
Создание файла-библиотеки
Рассмотрим пример создания файла-библиотеки символов канавок.
1. Откройте новый чертеж (New — Start from Scratch, в окне Default Setting необходимо выбрать метрические настройки Metric).
2. Вызовите AutoCAD DesignCenter. Убедитесь, что в ADC включено дерево просмотра каталогов.
a (10:1)
a (10:1)
a (10:1)
Рис. 2.18. Результат выполнения упражнения
4. Сохраните файл под именем VID_BASE.
5. Перейдите в ADC, выделите файл-библиотеку и, нажав правую кнопку мыши, выберите Add to Favorite для быстрого нахождения этого файла в будущем.
Использование файла-библиотеки
Файл-библиотеку удобно использовать в дальнейшем, причем можно “перетаскивать” в свой чертеж не только готовые блоки, но и размерные стили, слои, типы линий и т.п.
1. Откройте новый чертеж (New — Start from Scratch необходимо выбрать метрические настройки Metric).
2. В окне ADC выберите кнопку Favorites и выберите созданный в предыдущем упражнении файл-библиотеку VID_BASE.
3. Раскройте каталог файла-библиотеки, щелкнув на знак “+” перед названием файла.
4. Найдите в нем строку Blocks.
5. Дважды щелкнув по ней левой кнопкой мыши, мы получим доступ к внутренним блокам чертежа-библиотеки (рис. 2.19).

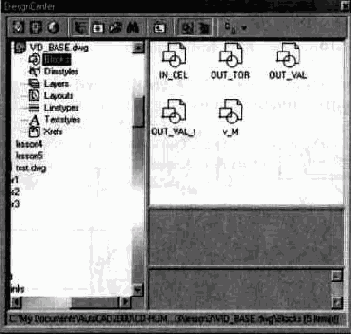

Рис. 2.19. Внутренние блоки чертежа-библиотеки VID_BASE
6. Выберите любую канавку и перенесите ее в чертеж, например OUT_TOR.
7. Для переноса размерных стилей щелкните на знак “+” в левом окне ADC (Tree view toggle) перед именем файла VID_BASE.DWG.
В открывшемся дереве элементов чертежа выберите DIMSTYLE и в правом окне ADC просмотрите размерные стили. Перенесите стиль RADIUS в новое окно.
8 Нарисуйте дугу и проставьте размер, используя перенесенный стиль.
