Информация о чертеже
В результате появления в AutoCAD 2000 функции Summary information Файл чертежа становится больше чем просто совокупностью объектов и их свойств. С помощью этой возможности можно внедрять вспомогательные данные в файлы чертежа, выполнять запросы и поиск этих файлов Пользователи, которые никогда не работали с AutoCAD, могут теперь, указав на файл DWG щелчком правой кнопки мыши и выбрав в контекстном меню строку Properties, видеть все доступные свойства чертежа.
Рассмотрим основные моменты.
1 Откройте чертеж “XrefOffice” (смотрите файл на CD-ROM — “XrefOffice dwg”).
2 Откройте диалоговое окно XrefOffice.dwg Properties (Системное меню File => Drawing Properties).
3 В появившемся окне внесите дополнительную информацию о чертеже Эта информация может быть использована DesignCenter и Windows Explorer для нахождения файла на диске или сети На закладке Summary можно ввести дополнительную информацию о проекте, ключевые слова, имя автора и т д
4 Сохраните чертеж XrefOffice. dwg в версии AutoCAD R14, дав ему имя XrefOffice R14 dwg Для этого нужно:
• открыть диалоговое окно Save Drawing As (Системное меню File => Save As);
• в выпадающем окне Save as type (рис. 2.39) выбрать AutoCAD R14/LT98/LT97 Drawing.
Рис 2 39 Диалоговое окно Save Drawing as
5. Запустите Windows Explorer и укажите на файл XrefOffice R14.dwg. Щелкнув правой кн опкой мыши, выберите в контекстном меню строку Properties. Вы видите, что информация о файле из AutoCAD 2000 сохран илась в формате версии AutoCAD R14.
На заметку
• Можно сохранять че_ртежи в формат до версии
AutoCAD R13. Запись чертежей в R12 возможна только в формате DXF.
• Версию, в которой будет сохранен чертеж, можно установить в диалоговом окне Saveas Options, вызвать которого можно наж ав на кнопку Options в диалоговом окне Save Drawing As.
• Будьте внимательны., так как установив в выпадающем списке Save all drawing as (рис. 2.40) какой либо тип файла, при следующем выполнении команды Save As сохранение чертежа будет происходить в установленном ранее формате.
Рис. 2.40. Диалоговое окно Options, закладка Оpen and Save
Summary Information можно исспользовать вместе с DesignCenter для поиска файла по ключевым словам, описанию или имени автора. Рассмотрим этот момент.
1. Откройте новый чертеж (New — Start from Scratch, в окне Default Setting необходимо выбрать метрические настройки Metric).
- Запустите DesignCenter.
- Вызовите диалоговое окно Find, в котором в выпадающем окне

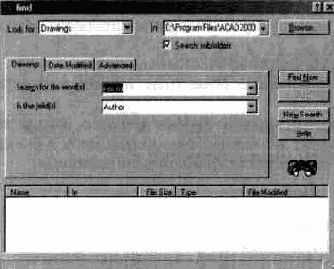

Рис. 2.41. Диалоговое окно Find с требуемыми для поиска установками
5. В окне In the field(s) (Поле поиска) выберите Author (если у вас есть другие варианты — пробуйте).
6. В окне Search for the word(s) (По какому слову искать) — напечатать имя автора (в нашем случае — Некто).
7. Запустите поиск, нажав на клавишу Find Now.
Резюме
В этой главе мы познакомились с основными инструментами и интерфейсом новой рабочей среды AutoCAD — Heads-up Design. С ее появлением AutoCAD 2000 позволит пользователям, работающим над проектами, концентрироваться в большей степени на своих идеях и в меньшей степени — на механизме их осуществления. Таким образом, проектировщики будут тратить меньше времени на ожидание и больше времени на проектирование.
Подводя итоги второй главы, отметим, что в ней мы на реальных примерах научились применять на практике следующие инструменты и возможности AutoCAD 2000:
• Многозадачную среду проектирования Multiple Design Environment-
• частичную загрузку чертежей и дополнительную подгрузку их фрагментов;
• Центр управления AutoCAD DesignCenter;
• Усовершенствованные объектные привязки AutoSnap, Polar и AutoTrack;
• Редактирование блоков и файлов внешних ссылок на месте;
• Редактирование вложенных внешних ссылок и блоков;
• Информацию о чертеже (Summary information).
