Менеджер свойств объектов
AutoCAD продолжает свою эволюцию от командно-ориентированного интерфейса к объектно-ориентированному, так как это один из способов повысить производительность и сделать широко применяемые инструменты более доступными и простыми в использовании. В результате этой эволюции в AutoCAD 2000 появился менеджер свойств объектов, объединяющий функциональные возможности таких команд, как DDMODIFY (редактирование объектов через диалоговое окно, которое зависит от выбранного объекта), DDCHPROP (изменение цвета, слоя, типа линии и высоты выбранных примитивов), и прочих, начинающихся с DD..., а также добавляет много других, ориентированных на объекты команд редактирования.
Единое диалоговое окно менеджера свойств объектов — Object Properties заменило собой около 40 различных диалогов и команд. И теперь в нем можно модифицировать практически все свойства объектов AutoCAD.
Рассмотрим некоторые функциональные возможности редактирования свойств объектов в диалоговом окне.
• Редактирование по типу. Эта функция диалогового окна фильтрует наборы выбранных объектов по типу объекта, таким образом предоставляя возможность модифицировать свойства для каждого объекта.
• Редактирование без выбора объектов. При отсутствии текущего набора выбранных объектов показывается текущее состояние таких свойств чертежа, как гиперссылки, стиль вывода на печать, ПСК и данные о видовых экранах. При этом они доступны для редактирования.
• Закладки диалогового окна. Закладки диалогового окна позволяют увидеть свойства объектов по категориям (например, общие свойства, геометрия и т.д.) или в алфавитном порядке, упрощая поиск специфического свойства.
Динамическое обновление. Модифицированные свойства динамически обновляются на экране, предоставляя немедленный отклик системы для более точного редактирования свойств.
работа с менеджером свойств объектов
Для вызова менеджера свойств объектов необходимо выделить какой-либо объект на чертеже и либо с помощью пиктограммы (properties), либо щелчком правой клавишей мыши и выбором строки Properties открыть диалоговое окно менеджера свойств объектов.
Рассмотрим основные возможности менеджера свойств объектов.
1. Откройте чертеж Hamer (смотрите файл на CD-ROM — “Hamer.dwg”).
2. Щелкните левой кнопкой мыши по какой-либо линии (появятся ручки примитива).
3. Вызовите менеджер свойств объектов одним из перечисленных выше способов. Обратите внимание, что положение мыши на экране не имеет значения, то есть вам не надо “целиться на линию”.
4. Появилось окно менеджера свойств объекта с двумя закладками (рис. 3.1). Закладки диалогового окна позволяют просматривать

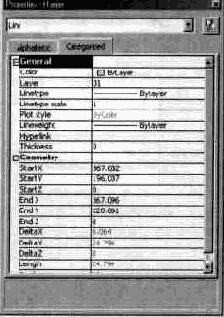

Рис. 3.1. Менеджер свойств объектов
свойства объектов по категориям (общие свойства, геометрия и т д ) или в алфавитном порядке
5 В выпадающем окне отображается тип выбранного объекта Выделите еще линию и размер, отслеживая изменение информации в этом выпадающем окне Происходит динамическое обновление информации.
6 Дважды нажмите кнопку Esc (или сделайте двойной щелчок по колесику IntelliMouse) На экране вы увидите, что произошла отмена выбранных ранее объектов, а в окне менеджера свойств остались доступными для редактирования следующие свойства стиль вывода на печать, ПСК и данные о видовых экранах
7 Щелкните левой кнопкой мыши по какой-либо линии (появятся ручки примитива).
8 Откройте диалоговое окно (рис 3 2) с помощью пиктограммы JM (Quick Select), расположенной в верхнем левом углу менеджера свойств объектов

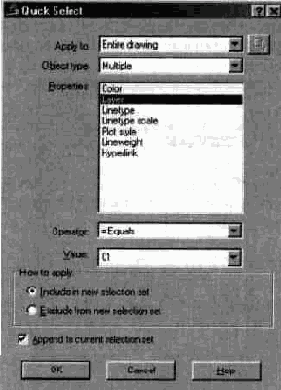

Рис 32 Диалоговое окно Quick Select
9. С помощью этого окна можно изменить, например, все линии на слое 01 Для этого необходимо-
• В окне Apply to (Применить для) выбрать Entire Drawing
• В окне Object type (Тип объекта) выбрать Multiple
• В окне Properties (Свойства) выбрать Layer (Слой)
• Обратите внимание, что окно Append to current selection set должно быть включено
• Завершить команду, нажав ОК
10 Все примитивы на слое 01 подсветились и попали в набор для редактирования
11 Измените на закладке Categorized Color (Цвет) на Blue и Lmeweight (Толщину линий) на 0 30 mm
12 Нажмите дважды Esc
13 Нажав кнопку LWT, находящуюся в статусной строке, просмотрите результат работы (рис 3.3) Обратите внимание, что некоторые осевые линии также изменились Для исправления их свойств можно воспользоваться командой Match Properties, которая вызывается с помощью пиктограммы Укажите на красную осевую линию как на прототип и перенесите эти свойства на синие осевые линии для их исправления

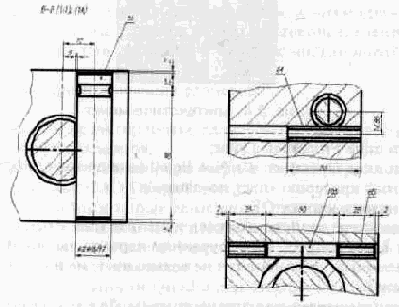

Рис 3 3 Результаты изменения толщины и цвета линий
Изменение свойств объектов с использованием
команд Quick Select...
и окна свойств объектов Properties
Рассмотрим еще один пример, позволяющий оценить функциональность менеджера свойств объектов.
1. Откройте чертеж Gidravl (смотрите файл на CD-ROM — “ Gidravl.dwg”).
2. Теперь выделим все текстовые объекты. Для этого необходимо:
• щелкнув в поле чертежа правой кнопкой мыши, вызвать контекстное меню (рис. 3.4) и выбрать Quick Select;
• в окне Applay to: выбрать Entire Drawing;
• в окне Object type: выбрать Text;
Рис.3.4. Контекстное меню
• в окне Properties: Color;
• в окне Operators: О Not Equal (любой цвет текста, не равный критерию “цвет по-слою”);
• нажать кнопку ОК.
3. В менеджере свойств объектов измените цвет Color на Bylayer, a слой Layer на Text. На полученном чертеже вы видите, что весь выделенный текст изменил не только цвет, но и перешел на другой слой.
4. Сохраните чертеж под другим именем. Для этого выберите в системном меню File =” Save as.
